ND25系列的絕緣電阻測試儀怎么使用比較好呢？
來源：武漢諾頓電氣 發布時間：2019-08-05 閱讀量：5344次
我司供應的ND25型系列絕緣電阻測試儀采用超薄形張絲表頭、多種電壓等級輸出、容量大、抗干擾強、交直流兩用、操作簡單、具有時間提示功能。測量的范圍也比較廣，是測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。儀表的絕緣測試對于ND2501在2.5KV最高可測100000MΩ；對于ND2502型在5KV最高可測200GΩ；對于ND2503型在5K最高可測200GΩ, 在10KV最高可測400GΩ；對于ND2550型在2.5KV最高可測100GΩ, 在5KV最高可測200GΩ。25系列的絕緣電阻測試儀不同的型號測量的最高電阻值有所不同，曾有客戶問這么多型號使用方法是一樣的還是說每種型號的使用方法會不同呢，接下來為大家介紹一種統一的使用方法。
一、絕緣電阻測試儀準備工作：
1、試驗前應拆除被試設備電源及一切對外連線，并將被試物短接后接地放電1min，電容量較大的應至少放電2min以免觸電和影響測量結果。
2、效驗儀表指針是否在無窮大上，否則需調整機械調零螺絲(9)。
3、用干燥清潔的柔軟布擦去被試物的表面污垢，必要時先用汽油洗凈套管的表面積垢，以消除表面漏電電流影響測試結果。

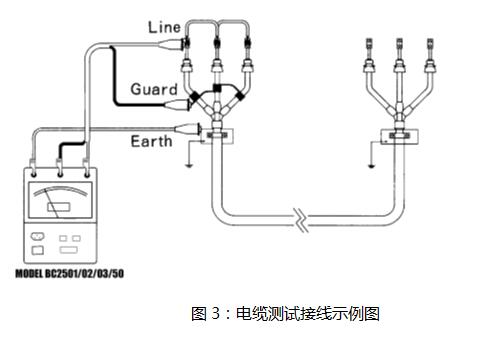

4、將帶屏蔽高壓測試線一端（紅色）插入（1）LINE端，另一端（紅色）接于被試設備的高壓導體上，將帶屏蔽高壓測試線屏蔽端（黑色）插入（2）GROUND端，另一端接于被試設備的高壓護環上，以消除表面泄漏電流的影響（祥見“屏蔽端的使用方法”相關內容。將另外一根黑色測試線插入地端（EARTH）（3）端，另一頭接于被試設備的外殼或地上。以電纜測試為例接法
如圖3所示。
注意：1.當?shù)谝淮问褂脙x表時，需充電6小時。否則儀表不能正常工作。
2.在接線時，特別注意LINE與GUARD的接法，不要將其接反，以免高壓屏蔽線的外層帶電。
二、絕緣電阻測試儀開始測試：
1、打開電源開關，這時開關上的電源指示燈應發亮。
2、儀器開始自動檢測電池容量，當指針停在BATT.GOOD區,則電池是好的,否則需充電。
注意：當外接交流電源未接通時，如果儀表電源指示燈未亮，應接入交流電源給機內電池充電。
3、選擇需要的測試電壓（2.5KV/5KV/10KV）。
4、按動測試鍵（18），開始測試。這時測試鍵左邊高壓輸出指示燈發亮并且儀表內置蜂鳴器每隔1秒鐘響一聲，代表LINE端有高壓輸出。
警告：測試過程中，嚴禁觸模LINE端裸露部分以免發生觸電危險。
5、儀表每隔一定時間發出提示音（15秒、1分鐘、10分鐘）。
6、當綠色LED亮,在外圈讀絕緣電阻值(高范圍);紅色LED亮,則讀內圈刻度,對(2.5KV和5KV)或(5KV和10KV)雙電壓等級的絕緣測試,則讀黑色和紅色刻度(對BC2550或BC2503型而言)。測試完后,再次按動測試鍵（18），儀表停止測試，等幾秒鐘,不要立即把探頭從測試電路移開。這時儀表將自動釋放測試電路中的殘存電荷。
警告：試驗完畢或重復進行試驗時，必須將被試物短接后對地充分放電（儀表也有內置自動放電功能，不過時間較長）
7、需連續進行第二次測量時，可按4-6步驟執行。
三、屏蔽端（GUARD）的使用方法：
在電力電纜等的絕緣測量或外界電磁場干擾時，為了消除表面漏電和外界電磁場的干擾而影響測量結果的準確度，在實際測量過程中，采用儀表的屏蔽端來消除漏電電流、屏蔽干擾。

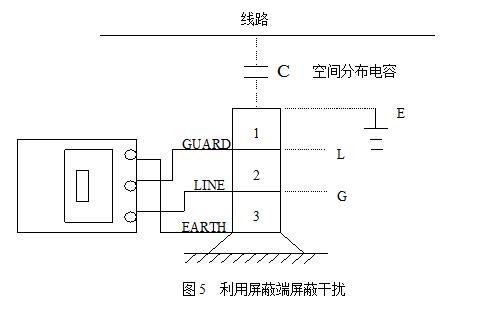

對于兩節及以上的被試品，例如避雷器、耦合電容可采用圖5所示的接線進行測量。圖中將屏蔽端接到被測避雷器上一節法蘭上，這樣，由上方高壓線路等所引起的干擾電流由屏蔽端子屏蔽掉，而不經過測試主回路，從而避免了干擾電流的影響。對最上節避雷器，可將其上法蘭接儀表地端（EARTH）后再接地，使干擾電流直接入地。但后者不能將干擾完全消除掉。
其它方面的應用可參考此接法。
四、絕緣電阻測試儀電池充電
1、儀表可采用交直流兩種方式供電，但在現場電源干擾較大或不穩定時，推薦使用儀表的內部電源供電。
2、首次使用儀表時，需充電6小時。否則儀表不能正常工作。
3、充電電路采用專用智能充電管理模塊，可自動停止充電。
注意：在充電之前，請確認交流輸入電壓范圍應為220V AV±10%，以免接錯電源造成不必要的損失。
4、插入儀表所配的電源線，接通交流電源，充電指示燈亮，充電開始。
5、電池充滿后，充電指示燈（充滿）亮，這時可斷開交流電源，儀表便可使用。
注意：儀表長期不使用時，應確保電源開關（12）關閉。并且每1-2個月進行一次充電維護。
在使用絕緣電阻測試儀之前，一定要認真看完操作方法，充好電，設置好數據，有不懂之處一定要及時聯系相關技術人員，以免在使用的過程中測試的數據不夠準確，或者使用不當造成儀器的損壞。
諾頓電氣
2019-8-5
